Описание

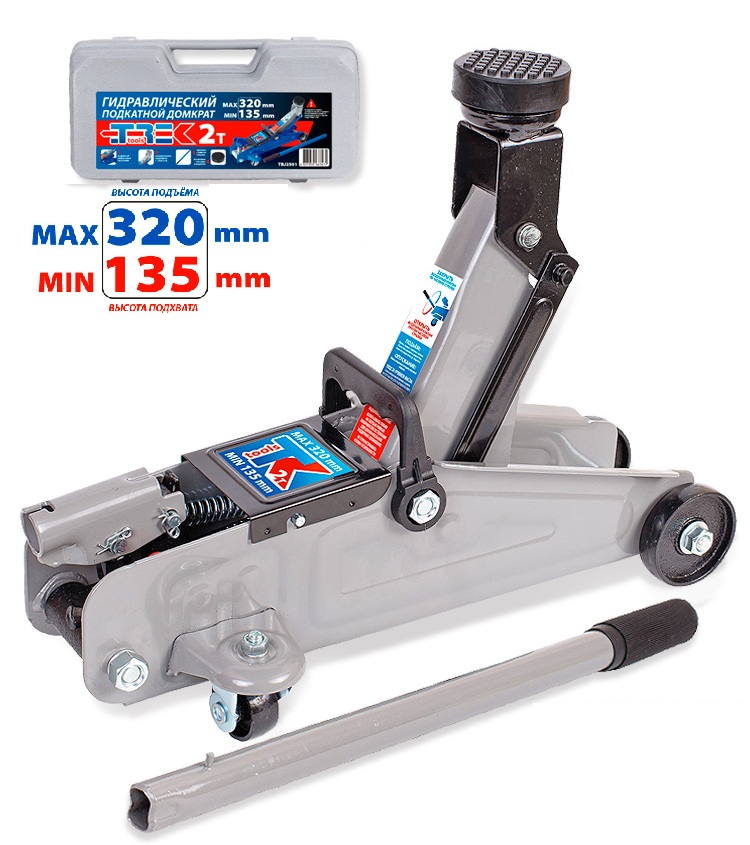

Высота подъема от 135 до 320 мм

Предохранительный клапан от перегруза

Опора из твёрдой резины в комплекте

Стальные колеса

Вес с кейсом — 7,4 кг

Габариты домкрата — 41х19х14 см

!!! Домкрат готов к эксплуатации

Данное изделие работает только как подъемное устройство. Сразу после подъема поддержите автомобиль соответствующими средствами, например подставками. Не работайте под или рядом с грузом, поддерживаемым только этим устройством.

Не превышайте номинальную грузоподъёмность. Перегрузка может привести к повреждению домкрата и травмам персонала и/или имущества.

Используйте только на твердых, ровных поверхностях, чтобы обеспечить устойчивость и снизить нагрузку.

Не перемещайте автомобиль на домкрате.

Перед подъемом автомобиля обязательно используйте противооткатные упоры или стопоры.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1. Закройте выпускной клапан

2. Вставьте ручку в узел основания ручки, затем закрепите прилагаемым штифтом.

3. Всегда центрируйте груз на седле домкрата. Смещенные от центра грузы и грузы, поднятые, когда домкрат не находится на горизонтальной поверхности, могут повредить домкрат.

II. ОБЩИЙ УХОД ЗА ВАШИМ Домкратом

1. Когда домкрат не используется, подъемный рычаг и рычаг насоса должны быть полностью опущены. Это защитит прецизионно обработанные поверхности плунжера и поршня от коррозии.

2. Маслозаливное отверстие заполнено 7 жидкими унциями масла для гидравлических домкратов.

3. Содержите домкрат в чистоте и хорошо смазывайте его, включая его внешние подвижные части, такие как шпиндель подъемного рычага, подшипники колес и штифт с поперечиной.

III. КАК ОБНАРУЖИТЬ И УСТРАНИТЬ ПРОБЛЕМУ

1. Если домкрат не поднимает или не поднимает груз

а) Прежде чем пытаться обнаружить конкретную неисправность, проверьте уровень масла следующим образом: Установите домкрат в горизонтальное положение. Откройте и отпустите клапан. Правильный уровень масла — до нижней части резьбы внутри масляной камеры, когда подъемный рычаг находится в крайнем нижнем положении.

Если масла недостаточно, снимите вентиляционную пробку, расположенную под крышкой. Долейте масло до нужного уровня, затем установите и затяните пробку. Закройте выпускной клапан и вытяните рычаг листинга на полную высоту. Откройте выпускной клапан. Встав на седло, заставьте его опуститься как можно быстрее. Повторите эту операцию три или четыре раза. Эта процедура позволит тщательно промыть клапаны и обеспечить полное распределение масла. В большинстве случаев это вернет домкрат в надлежащее рабочее состояние. Плотно закройте и отпустите клапан, затем попробуйте домкрат под нагрузкой.

б) Возможно, в системе остался воздух. Откройте и отпустите клапан. Прокачайте ручку 6 полных ходов.

Закройте и отпустите клапан. Попробуйте еще раз.

в) Возможно, изношено уплотнительное кольцо насоса. Это произойдет только после нескольких месяцев эксплуатации.

Новое уплотнительное кольцо или совершенно новый поршень можно легко купить и установить.

г) Выпускной клапан может быть открыт из-за загрязнения уплотнения. Промойте, потянув подъемный рычаг вверх и вниз на несколько

раз, пока выпускной клапан открыт. При необходимости разгрузочный клапан и седло клапана можно снять для ремонта.

2. Если домкрат опускается под нагрузкой

а) Выпускной клапан может оставаться открытым из-за грязи на седле шара. При загрязнении выпускного клапана или седла шара домкрат может быстро опуститься, в результате чего рукоятка с силой отлетит назад. Это вызвано тем, что масло устремляется обратно в камеру насоса через открытое седло шара. В этом случае рекомендуется повторить процедуру l-a, прежде чем приступать к частичной разборке гидравлического блока. Выпускной клапан расположен в нижней части цилиндра подъемника. Это необходимо удалить осторожно. В случае повреждения необходимо установить новый. Теперь снимите шар выпускного клапана и очистите седло клапана. Протрите шар клапана, затем замените его и установите на место. Используйте пробойник диаметром 1/4 дюйма и длиной 3 дюйма и небольшой молоток. Поместите удар поверх шара и слегка постучите по нему. Это приведет к повторной посадке шара на свое место. Установите омыватель экрана. Плотно завинтите цилиндр гидроцилиндра. Замените шайбы сверху и снизу масляной камеры. Установите плунжер в сборе, закрутите верхнюю гайку.

б) Возможно износ манжетного уплотнения гидроцилиндра: это возможно только для домкратов, которые подвергались тяжелой эксплуатации. Следуйте описанной выше процедуре 2-a, пока не будет обеспечен доступ к узлу гидроцилиндра. Удалите изношенное уплотнение, вытащив его или разрезав небольшим ножом. Будьте осторожны, чтобы не повредить новое уплотнение поршня во время установки. Грязь в выпускном клапане приведет к опусканию домкрата под нагрузкой. Снимите и освободите клапан.

Очистите седло клапана. Замените клапан.

3. Если домкрат не опускается полностью при поднятии

а) Возвратная пружина подъемного рычага может быть сломана или отцеплена. Заменить возвратную пружину

б) Вероятно, требуется смазка. Очистите и смажьте все движущиеся части механизма подъемного рычага.

в) Гидравлический блок может содержать слишком много масла, и вентиляционный клапан может быть закрыт. Открытая вентиляция плюс

4. Если домкрат не поднимается.

Проверьте следующее:

а) Возможно, изношено уплотнительное кольцо поршневого насоса. См. инструкции III.-c.

б) Возможно, в системе попал воздух. См. инструкции III.-b.

в) Перегрузочный клапан отрегулирован на заводе для подъема домкратом груза массой 2 тонны и не подлежит изменению.
